產品介紹

一、產品概述：

本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水?dāng)[桿的擺動角度以及噴水量擺動頻率都可自動的調節。

二、符合標準：

本系列產品參考GB4208-2008外殼防護等級GB/T 4942.1-2006及GB 2423.38-2005《電工電子產品基本環境試驗規程試驗R：水試驗方法》、GB/T10485-2007、GB 4706、GB 7000，UL1598.19.17.1、UL1598.19.18.2、UL153、UL1703、UL1741、UL514B、UL1278、UL1571、UL60507等標準等國家標準中相對應的技術參數設計制造。

垂直滴水試驗裝置是根據GB4208-2008的IPX1和IPX2條款及IEC60529等標準要求設計制造，適用于防水等級第二特征數字為1（IPX1）和2（IPX2）的電氣設備防水試驗。

三、系統組成：

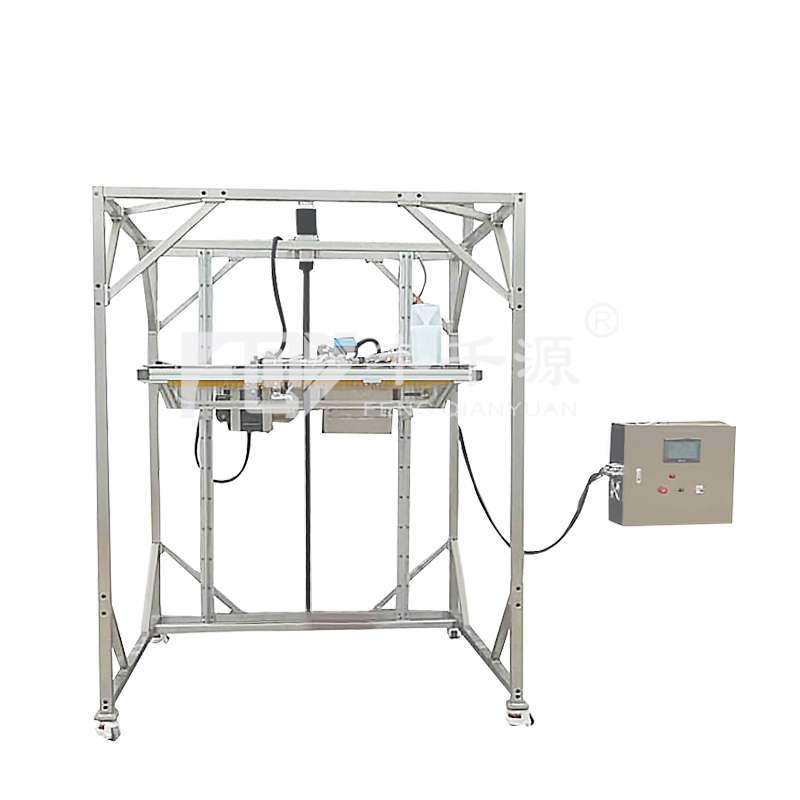

垂直滴雨試驗裝置分別由測試操作臺、儲水槽（客戶自備）、控制箱、轉盤、和噴淋系統組成。

四、主要技術參數：

①垂直滴雨試驗裝置：

1. 滴水面積：1000 X 1000 X高200mm ；
2. 滴水針孔：￠0.4mm ；
3. 針孔距距:20x20mm ；
4. 滴水時間：1-99mm 每分鐘或更多可以通過觸摸屏設置；
5. 降雨量 ： 1mm/min~3 mm/min ~5 mm/min可調，用戶自設定參數；
6. 滴水高度：樣品距離針頭200mm，滴水盤最大離地高度1500mm，可調節；
7. 空氣壓力清潔：試驗完畢后，自動排干滴水箱水，然后噴氣3分鐘，時間可設定；
8. 機架材料：鍍膜鋁合金型材；
9. 安裝方式：掛墻式與落地式兩種可選；
10. 升降：直流電動升降馬達驅動，不銹鋼絲桿、滑輪導軌輔以鎖緊螺母升降裝置；

②通用轉盤系統：

1. 轉盤直徑：500mm；
2. 轉盤轉速：1-3轉/分鐘，可調；
3. 轉盤角度：可傾斜15度；
4. 轉盤材料：304不銹鋼，激光切割而成，配綁帶固定樣品；
5. 帶電測試：配防水插座（預先注明）；
6. 轉盤高度：雙層可調節高度，調節機構為螺桿原理；
7. 轉盤移動性：四個萬向腳輪任意移動，帶剎車；
8. 轉盤材料：304不銹鋼；
9. 轉盤動力系統：電機+減速系統+變頻器。

③ 控制系統：

1. 采用觸摸屏和PLC控制系統；
2. 水泵流量控制：采用變頻器調速；
3. 噴水流量：通過流量計閉環反饋系統，可觸摸屏直接設定；
4. 觸摸屏： 7寸 真彩；
5. 控制功能：滴水盤上下高度、擺管角度、噴水流量、轉盤轉速、測試時間設定、滴水盤自動排水并吹干；

6. 保護裝置：漏洞保護、缺水保護、過載保護、安全距離保護。
